1、產品簡介

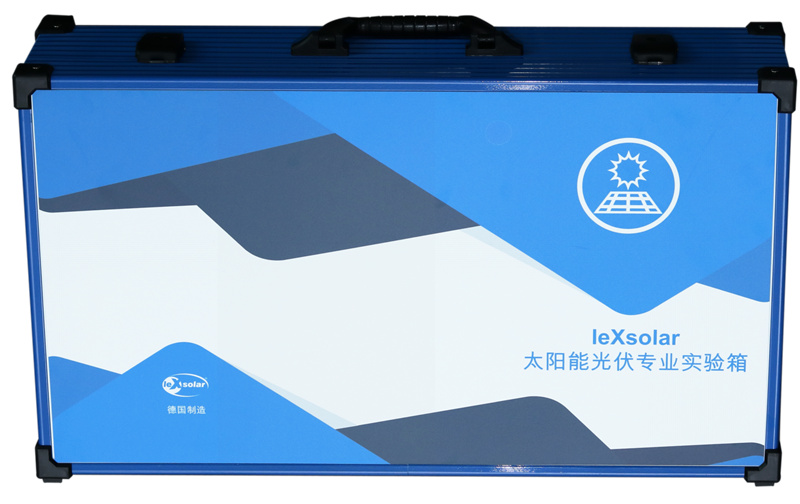

如今，對光伏的全面了解對于可再生能源領域的各種職業都是必要的。對于相關研究和教育課程，leXsolar-太陽能光伏專業實驗箱為實踐課程提供了最佳工具。實驗的范圍從光伏的物理基礎，到PV系統組件的分析，再到實驗室規模上復雜PV系統的設計。這些實驗旨在平等地用于培訓銷售代表，學徒，技術人員和光伏安裝人員的在職培訓，以及工程師的基礎教育。leXsolar-太陽能光伏專業實驗箱為電氣工程和光伏提供實驗。但主要重點是光伏系統的實驗室實驗。由于采用模塊化設置，可以分析單個元件非常詳細的具體特性，例如串聯或并聯穩壓器的開關閾值。由于集成了手動模式，隨附的MPP跟蹤器可以描述性地理解MPP跟蹤的真正重要原理。在PWM穩壓器的幫助下，可以演示脈寬調制充電的原理。此外，逆變器顯示從太陽能電池板電流產生的交流電。該產品通過各種不同的電氣消費者完成，例如超亮LED或燈泡，可用于比較其效率。收音機可以供電到太陽能電池板上，有助于提高學生的注意力。

2、實驗項目

電氣工程基礎實驗：

電壓電流和功率的測量 歐姆定律

電阻串聯（分壓器）

電阻并聯（分流器）

光伏系統實驗：

離網系統組件

離網發電系統的合理運行條件

并聯和串聯調節器的工作原理

PWM和串聯調節器的比較

PWM調節器的負載特性

MPP追蹤器的工作原理

MPP追蹤器的特性

深度放電保護的工作原理

逆變器的工作原理

在逆變器中確定輸出電壓級數

光伏基礎實驗：

太陽能電池的串聯和并聯

電能隨太陽能電池的表面積變化而變化

電能隨入射角的變化而變化

電能隨光照水平的變化而變化

有負載情況下的電能隨光照水平的變化而變化

內阻隨光照水平的變化而變化

太陽能電池的遮陽效果

太陽能電池的暗特性曲線

太陽能電池的I- V特性、MPP和填充因數

太陽能電池I - V特性隨光照水平的變化而變化

太陽能電池I - V特性隨溫度的變化而變化

太陽能模塊的特性曲線

部分遮陽太陽能模塊的I- V特性

太陽能電池的溫度系數

3、基本配置

4、技術參數

尺寸：64*37*16.5

重量：7.3Kg

外接電源：220V
